HD-Y1
HD-Y1是一款具有多种辅助功能的多功能卡。
一、 功能特点
Y1是一款具有多种辅助功能的多功能卡，具体功能如下：
1） 使用千兆网口通信；
2） 支持千兆网口与同步发送卡T901通信，可级联在接收卡之前、之间或最后；
3） 1路音频输出；
4） 板载温湿度模块，支持箱体内的温/湿度监控；
5） 支持外接温/湿度或单温度模块；
6） 支持8路继电器开关控制电源；
7） 支持定时控制继电器开关功能，可替代定时器。

二、 级联方式
1）接在第一张接收卡与发送卡之间，如下图所示：

三相三线式连接:







四、 接口说明

1：音频输出口；
2：千兆网口，与发送卡、接收卡级联，两网口一样，可互换。
3：5V直流电源接口；
4：5V直流电源接口；
5：触点通断端子（初级继电器），控制接触器继电器（二级继电器）；
6：P5，单温度（18B20）接口；P6，温/湿度（AM2301）接口；
7：亮度传感器接口；
8：预留端口，暂无功能；
9：板载温/湿度模块；
10：预留端口，暂无功能。


五、 软件设置

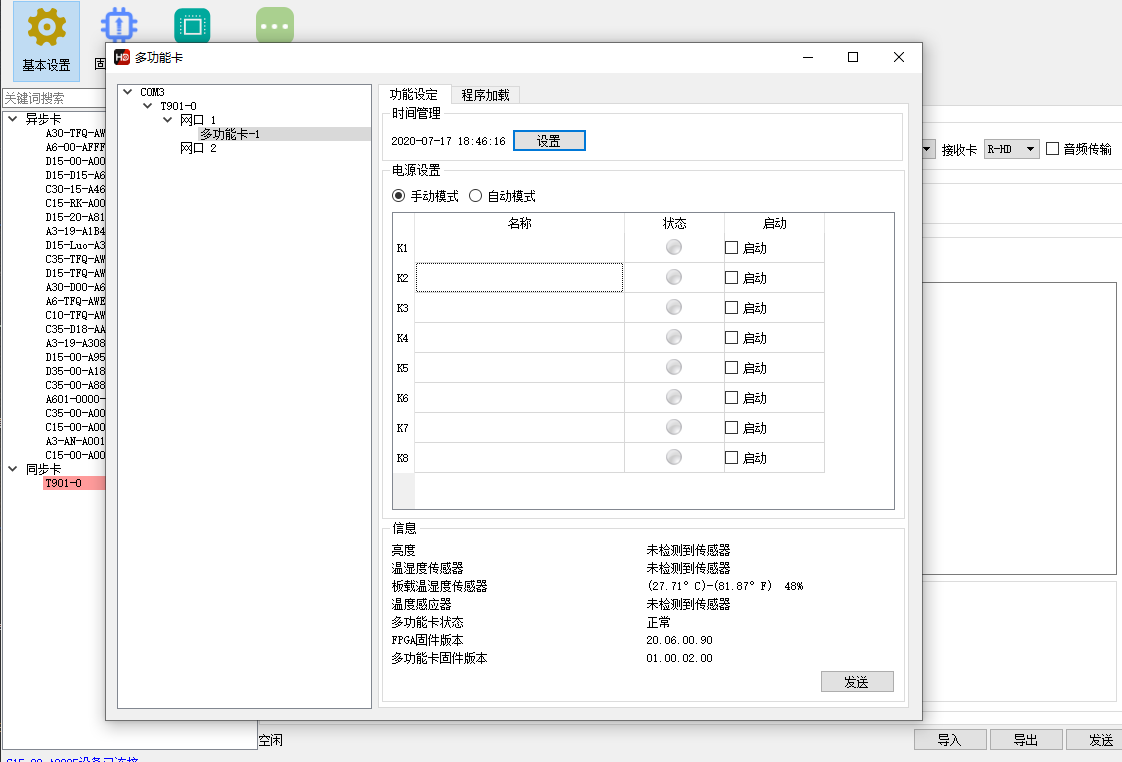

打开软件HDSet,点击“功能”→“ 多功能卡”，即可做相关设置。




 六、 尺寸图

七、 基本参数
  最小值 典型值 最大值
额定电压（V） 4.2 5.0 5.5
存储温度（℃） -40 25 105
工作环境温度（℃） -40 25 80
工作环境湿度（%） 0.0 30 95
电源管理控制电压 / / AC：250V
电源管理控制电流 / / 3A
产品净重（kg）
产品认证
注意事项
1）为确保系统的长期稳定运行，请尽量使用标准的5V电源电压供电。

  最小值 典型值 最大
额定电压（V） 4.2 5.0 5.5
存储温度（℃） -40 25 105
工作环境温度（℃） -40 25 80
工作环境湿度（%） 0.0 30 95
电源管理控制电压 / / AC:250V
电源管理控制电流 / / 3A
